VAN NGĂN CHÁY KHÔNG CÁCH NHIỆT CẦU CHÌ LÒ XO (VAN E)

1. Thông tin sản phẩm:

Ảnh van ngăn cháy không cách nhiệt cầu chì lò xo (van E) thân đơn Starduct.



• Ứng dụng: Ngăn cháy lan
• Cấp ngăn cháy 120 phút
• Kích thước lớn nhất 1200×1200, L210
• Chứng nhận kiểm định QCVN06:2021/BXD
• Van ngăn cháy không cách nhiệt cầu chì lò xo (van E) Starduct được thử nghiệm đồng bộ hệ chèn bịt của Hilti, sử dụng keo chống cháy CP606.
• Van ngăn cháy không cách nhiệt nhiệt cầu chì lò xo (Van E) của Starduct đã hoàn thành thử nghiệm theo các tiêu chuẩn thử nghiệm qui định trong qui chuẩn kỹ thuật quốc gia về phương tiện PCCC (QCVN 03:2021/BCA), báo cáo thử nghiệm số No. 213.21.KC.NCPCC, và đủ điều kiện đăng ký chứng nhận kiểm định an toàn PCCC cho các dự án theo các qui định của qui chuẩn quốc gia về an toàn PCCC – QCVN 06:2021/BXD.



2. Đặc điểm van ngăn cháy không cách nhiệt cầu chì lò xo Starduct:

Van ngăn cháy không cách nhiệt cầu chì lò xo (van E) Starduct có cánh van làm bằng thép mạ kẽm, lớp mạ Z180, là loại cánh sản xuất trên auto line, có 3 gân dọc kiểu chữ V, giúp cánh tăng độ cứng. Độ dày từ 1.15mm. Khẩu độ cánh lớn nhất = 850mm.

Cánh sẽ được chia khoang khi van có kích thước lớn hơn 850mm bằng các đố chống bằng thép chấn hình chữ U.

Các cánh van trong 1 van được liên kết với nhau bởi các thanh giằng liên động bằng thép, giúp cho các cánh van đồng thời chuyển động khi van làm việc.

Trục van làm bằng thép vuông 10mmx10mm, gắn trên ổ bạc bằng đồng thau chìm trong thân van.

Trục liên kết không hàn với cánh bằng phương pháp chèn nguội với tai dập liền trên cánh.

Van đóng bằng cơ cấu kích hoạt nhiệt bằng cầu chì và lò xo kéo.



3. Cấu tạo tiêu chuẩn:

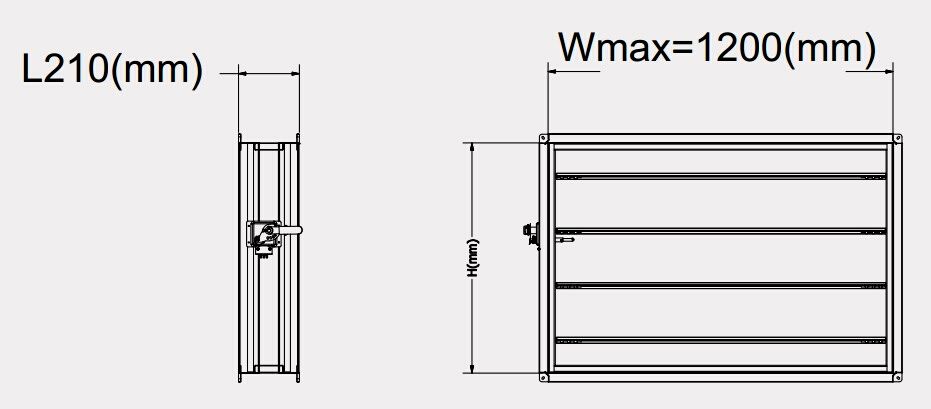

Cấu tạo van ngăn cháy không cách nhiệt cầu chì lò xo (van E) Starduct loại thân đơn.

Cấu tạo van ngăn cháy không cách nhiệt thân đơn Starduct.

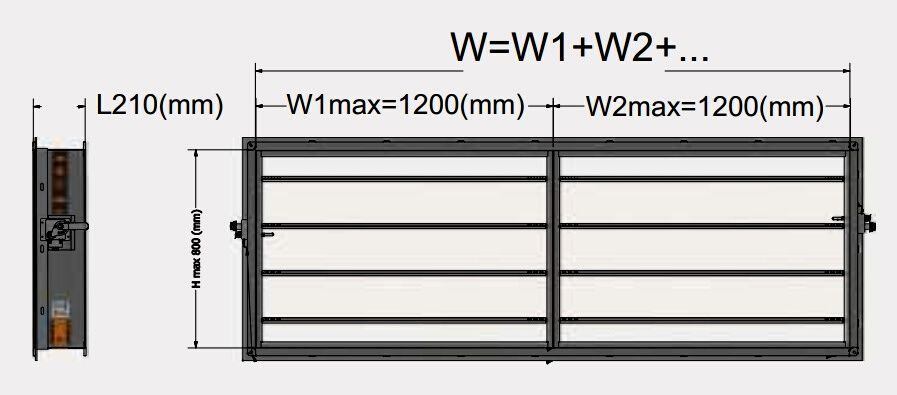

Cấu tạo van ngăn cháy không cách nhiệt cầu chì lò xo (van E) Starduct loại tổ hợp.

Cấu tạo van ngăn cháy không cách nhiệt tổ hợp Starduct.



Vật liệu cấu tạo.

Cấu tạo vật liệu van ngăn cháy không cách nhiệt (van E) Starduct.

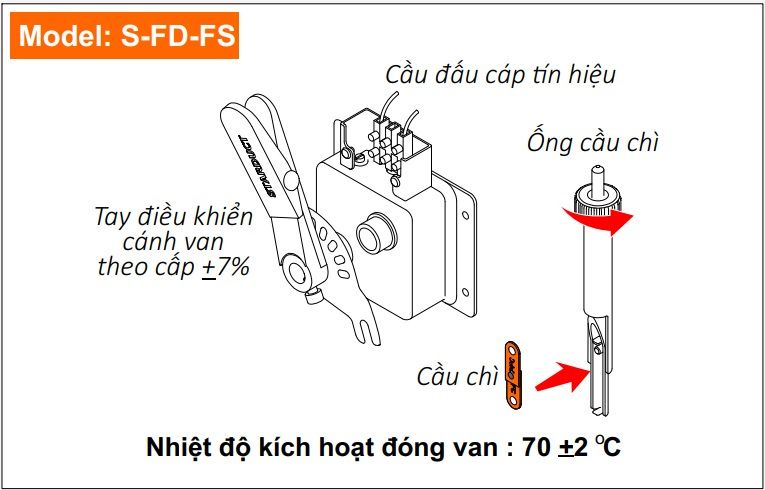

Cơ cấu điều khiển.

Cơ cấu điều khiển van ngăn cháy không cách nhiệt (van E) Starduct.



Biện pháp lắp đặt, chèn bịt.

Biện pháp lắp đặt chèn bịt van ngăn cháy không cách nhiệt (van E) Starduct.



4. Tiêu chuẩn chế tạo:

QCVN03:2021/BCA – Testing standard: Iso 10294-2:1999, BS-EN 15882-2:2015. Hợp chuẩn QCVN06:2021/BXD. Test report No.213.21.KC.NCPCC (IBST ngày 18/11/2021).



5. Thông tin bảo hành:

Bảo hành 24 tháng từ nhà sản xuất.
