VĂN NGĂN CHÁY CÁCH NHIỆT MÔ TƠ (VAN EI)

1. Thông tin sản phẩm:

Ảnh van ngăn cháy cách nhiệt mô tơ Starduct.

• Ứng dụng:  Ngăn cháy lan và cách nhiệt.
• Cấp ngăn cháy:  120 phút/ 90 phút/ 60 phút/ 45 phút
• Tấm cách nhiệt:  MGO, MgSO4.
• Kích thước: <= W1200x H(800) x L600
• Chứng nhận kiểm định QCVN06:2021/BXD.
• Van ngăn cháy cách nhiệt (van EI) mô tơ Starduct được thử nghiệm đồng bộ hệ chèn bịt của Hilti, sử dụng keo chống cháy CP606.
• Van ngăn cháy cách nhiệt (van EI) mô tơ Starduct đã hoàn thành thử nghiệm theo các tiêu chuẩn thử nghiệm qui định trong qui chuẩn kỹ thuật quốc gia về phương tiện PCCC (QCVN 03:2021/BCA), báo cáo thử nghiệm số No. 213.21.KC.NCPCC, và đủ điều kiện đăng ký chứng nhận kiểm định an toàn PCCC cho các dự án theo các qui định của qui chuẩn quốc gia về an toàn PCCC – QCVN 06:2021/BXD.



2. Đặc điểm van ngăn cháy cách nhiệt mô tơ Starduct:

Van ngăn cháy cách nhiệt (van EI) mô tơ Starduct Model SFMD được sản xuất bằng vật liệu thép mạ kẽm độ dày từ 1.15mm, lớp mạ Z180. Van được sản xuất trên hệ thống máy CNC, có độ chính xác và đồng đều cao.

Thân van và cánh van được bọc lớp vật liệu cách nhiệt có độ dày 58mm.

Van có kích thước cánh lớn nhất 1200×800 được gọi là “Van ngăn cháy cách nhiệt đơn thân”.

Các van có kích thước lớn hơn sẽ được tổ hợp từ các mô đun nhỏ hơn, mô đun lớn nhất có kích thước 1200×800 được gọi là “Van ngăn cháy cách nhiệt tổ hợp”.

Mỗi mô đun được gắn bộ điều khiển và truyền động riêng biệt nhưng được kết nối điều khiển để cánh của các mô đun trong van hoạt động đồng thời cùng 1 lúc.

Các cánh van trong 1 van được liên kết với nhau bởi các thanh giằng liên động bằng thép, giúp cho các cánh van đồng thời chuyển động khi van làm việc.

Trục van làm bằng thép tiện CNC có đường kính D20mm, gắn trên ổ bi chìm trong thân van.

Trục chuyền động cánh D20 gắn ổ bi và bộ tay đẩy bằng thép sơn tĩnh điện, dày 5mm có tác dụng đóng và giữ cánh cố định ở vị trí Đóng/Mở dưới mọi điều kiện áp suất làm việc.

Van đóng bằng cơ cấu mô tơ điện Belimo, loại mô tơ sử dụng cho van Lửa và khói, model FSLF, phản ứng nhanh, có lò xo phản hồi, có tiếp điểm phụ, sản xuất tại Mỹ.



Vật liệu tiêu chuẩn.

Lớp vật liệu chèn bịt bằng keo chống cháy lan HILTI CP606 trương nở ở nhiệt độ cao có khả năng duy trì ngăn cháy và khói trong 4 giờ.

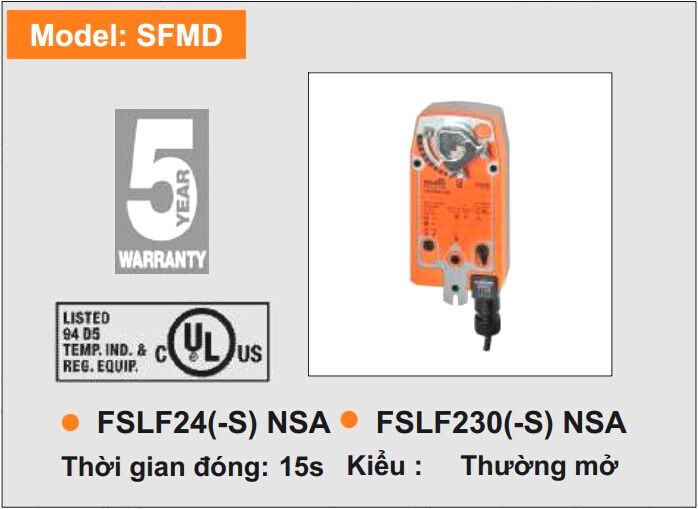

Cơ cấu điều khiển.

• Đóng mở bằng mô tơ điện Belimo kích hoạt bởi tín hiệu báo cháy.
• Mô tơ và thiết bị điều khiển chuẩn UL của Belimo, Thụy Sĩ dòng xuất Mỹ (US Series).





3. Cấu tạo và dải kích thước tiêu chuẩn:

Van ngăn cháy cách nhiệt (van EI) mô tơ đơn thân.

Áp dụng cho van có kích thước tối đa W1200 x H800.

Ảnh van ngăn cháy cách nhiệt mô tơ đơn thân Starduct trên dây truyền SX.



Cấu tạo:

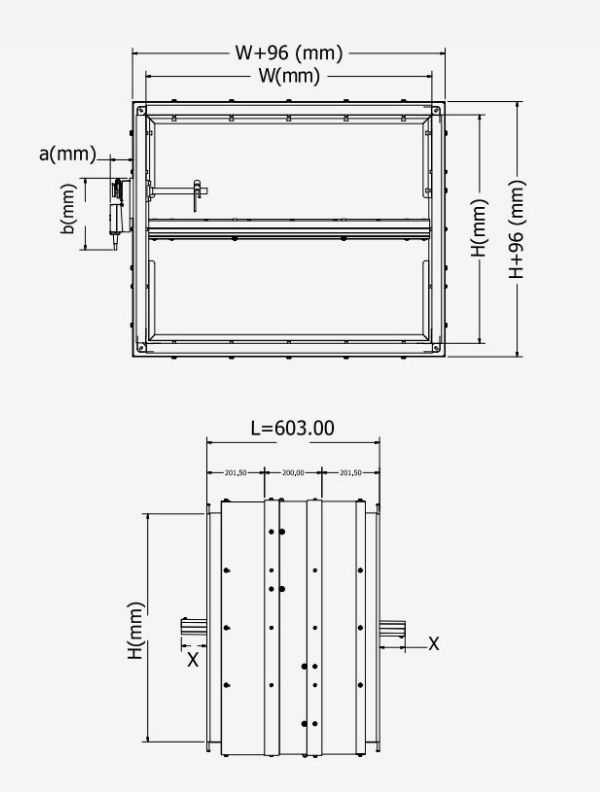

Cấu tạo tiêu chuẩn van ngăn cháy cách nhiệt (van EI) mô tơ đơn thân Starduct.



Dải kích thước.

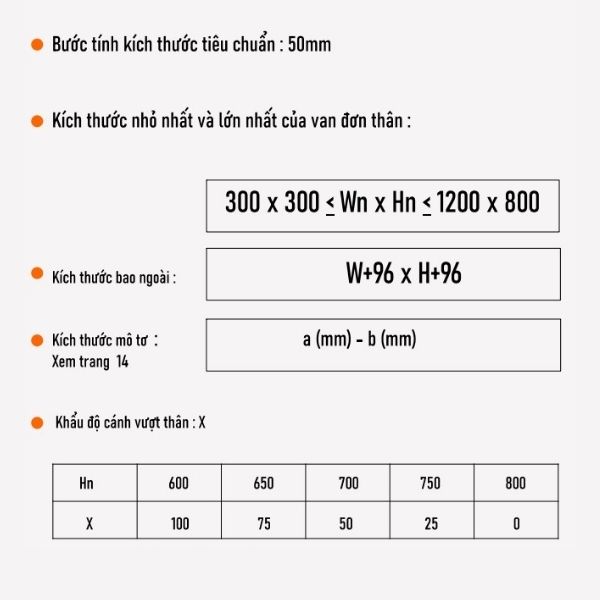

Dải kích thước van ngăn cháy cách nhiệt (EI) mô tơ đơn thân Starduct.



Van ngăn cháy cách nhiệt (van EI) mô tơ tổ hợp.

Kích thước giới hạn của một Modul W1200 x H800, không giới hạn kích thước tổng.

Ảnh van ngăn cháy cách nhiệt (van EI) mô tơ tổ hợp Starduct.



Cấu tạo:

Cấu tạo van ngăn cháy cách nhiệt (van EI) mô tơ tổ hợp Starduct.



Dải kích thước:

Dải kích thước van ngăn cháy cách nhiệt (EI) mô tơ tổ hợp Starduct.



3. Vị trí và biện pháp lắp đặt tiêu chuẩn:

Lắp trong tường: Kiểu van đối xứng – L600 (mm).

Van ngăn cháy cách nhiệt Starduct lắp trong tường.



Lắp ngoài tường: Kiểu lắp đặt không đối xứng – L210 (mm).

Van ngăn cháy cách nhiệt Starduct lắp ngoài tường.



Lắp trên tường: Kiểu lắp đặt không đối xứng – L210 (mm).

Van ngăn cháy cách nhiệt Starduct lắp trên tường.



4. Tiêu chuẩn chế tạo:

QCVN03:2021/BCA – Testing standard: Iso 10294-2:1999, BS-EN 15882-2:2015. Hợp chuẩn QCVN06:2021/BXD. Test report No.064.22.KC.NCPCC (IBST ngày 31/12/2021) và No,066.22.KC.NCPCC ngày 04/1/2022



5. Thông tin bảo hành:

Bảo hành 24 tháng từ nhà sản xuất.
